Vstřikovací forma – základ plastikářské výroby
Vstřikovací formy představují zásadní prvek výrobních procesů v plastikářském průmyslu. Jejich přesný návrh a kvalitní provedení jsou klíčové pro výrobu plastových dílů s vysokou rozměrovou i tvarovou přesností. Kvalita formy se přímo promítá do výsledného produktu, ovlivňuje efektivitu výroby i její náklady. V tomto kontextu sehrává 3D měření a skenování nezastupitelnou roli při návrhu, kontrole i optimalizaci forem.
Výběr správného 3D skeneru

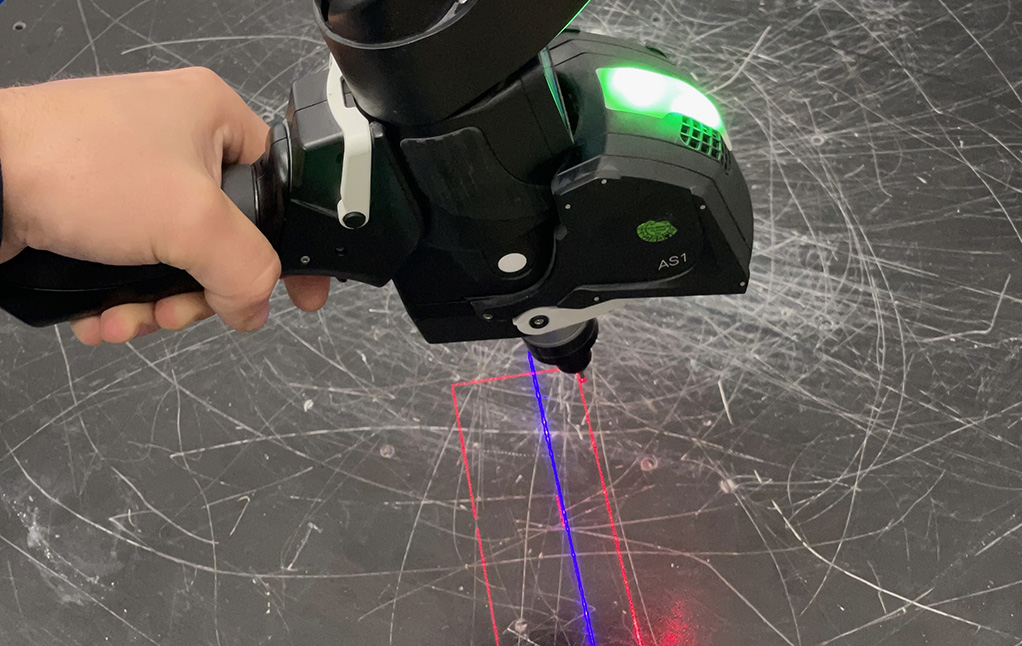

Pokud je na počátku k dispozici pouze plastový výlisek, ke kterému je třeba formu zpětně navrhnout, může 3D skenování výrazně zefektivnit konstrukční proces. Prvním krokem je volba vhodného typu skeneru, která závisí na velikosti dílu a požadované přesnosti měření. V praxi se nejčastěji využívají optické skenery se strukturovaným světlem nebo laserové skenery. Laserové skenery si poradí i s lesklými či tmavými povrchy bez nutnosti použití zmatňujících sprejů nebo fotogrammetrických značek. Kamerové skenery naopak poskytují vyšší úroveň detailu, avšak vyžadují úpravu povrchu před samotným skenováním.
Laserové skenování generuje digitální model ve formě mračna bodů, který přesně zachycuje geometrii povrchu. Tato data jsou následně převedena do 3D sítě, přičemž dochází k odstranění šumu, vyhlazení povrchu a optimalizaci datového objemu. Případně lze doplnit i chybějící části skenu. Takto připravená síť pak slouží jako podklad pro vytvoření objemového 3D modelu metodami reverzního inženýrství.
| Obr. 1 Mračno bodů | Obr. 2 Polygonální model | Obr. 3 Objemový model |
Jak vyrobit spolehlivou vstřikovací formu díky 3D měření
Před zahájením výroby finální formy se obvykle vytváří prototyp. Jeho přesnost lze ověřit porovnáním 3D skenu s CAD modelem, čímž je možné včas identifikovat a odstranit rozměrové či tvarové odchylky. Tím se výrazně zvyšuje pravděpodobnost, že finální forma bude již od počátku funkčně správná. Na základě optimalizovaného 3D modelu a simulačních analýz se následně přistupuje k výrobě samotné formy, přičemž volba technologie – CNC obrábění, elektroerozivní obrábění či 3D tisk – závisí na složitosti formy a použitých materiálech.
Výroba formy obvykle probíhá iterativně. V jednotlivých fázích lze pomocí 3D měření ověřovat rozměrovou přesnost a porovnávat reálný stav s návrhovými daty. Formy se zpravidla vyrábějí s technologickým přídavkem na obrábění – jeho dostatečnost lze přesně zhodnotit právě pomocí 3D skeneru. Získání informací o skutečných přídavcích umožňuje optimalizaci obráběcích parametrů, což omezuje vznik zmetků, snižuje spotřebu materiálu a zvyšuje efektivitu výroby.
| Obr. 4 Obrábění formy |
Po dokončení formy následuje finální 3D skenování sloužící ke kontrole geometrie a kalibraci. Tento krok ověřuje, zda výsledná forma odpovídá původnímu návrhu a splňuje stanovené tolerance. Pokud jsou zjištěny odchylky, lze je na základě přesných 3D dat rychle a cíleně odstranit, čímž se výrazně zkracuje doba potřebná k finálnímu dolaďování.
|
Obr. 5 Odchylka “do plusu”, kterou je ještě možné doobrobit. Vzniká nejčastěji chybou operátora, když např. špatně zaměří nástroj, který byl použit. |
Obr. 6 Odchylka “do mínusu”, která vzniká chybným programováním. Lze opravit použitím vložek nebo vyrobit celou formu znovu. |
Digitální model hotové formy pak nachází uplatnění nejen při archivaci, ale i v rámci prediktivní údržby. Umožňuje sledovat opotřebení formy během provozu, přesněji odhadovat její životnost – tedy počet výrobních cyklů – a efektivně plánovat údržbu či výměnu. Díky tomu lze snížit zmetkovitost, omezit neplánované odstávky a zajistit vyšší stabilitu výroby.
Příklad z praxe: automobilový průmysl využívá 3D skenování pro rekonstrukci forem
Automobilový průmysl – zpětná rekonstrukce krytu světlometu: Výrobce automobilových dílů potřeboval vytvořit novou formu na základě staršího plastového výlisku krytu světlometu, ke kterému již neexistovala technická dokumentace. Pomocí 3D skeneru byl výlisek nasnímán, následně převeden do CAD modelu a dále upraven tak, aby odrážel současné výrobní požadavky. Díky přesnosti skenování nebylo třeba vytvářet fyzický prototyp – forma mohla být rovnou vyrobena a následně úspěšně nasazena do výroby.
Proč je 3D měření nedílnou součástí moderní výroby vstřikovacích forem
3D měření dnes není jen nástrojem kontroly, ale aktivním prvkem optimalizace a rozhodovacího procesu. Umožňuje nejen přesnou výrobu nových forem, ale i úpravy těch stávajících, plánování údržby a minimalizaci výrobních rizik. V době digitalizace a Průmyslu 4.0 se tak stává klíčovým partnerem pro efektivní, kvalitní a prediktivní výrobu.
