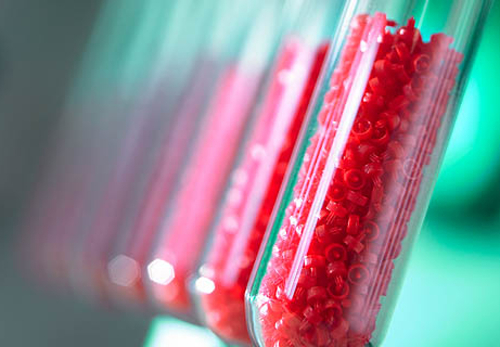

Mikrovstřikování - vstřikování velice malých součástí s ARBURG, s.r.o.

Mikrovstřikovací modul kombinuje šnek o průměru 8 mm ke vstřikování s druhým šnekem pro tavení materiálu. Tato technologie umožňuje spolehlivé zpracování i těch nejmenších hmotností vstřikovací dávky (méně než 1 gram). Díky modulární konstrukci lze tento modul používat i na standardních strojích ALLROUNDER. Škála jeho použití je velice pestrá a variabilní.

Hlavní prvky

• Široká nabídka: Šneky o průměru 15 nebo 12 mm a speciální modul pro mikrovstřikování s průměrem šneku 8 mm
• Trvale optimální zpracování materiálu v souladu s principem „první dovnitř – první ven“ (first-in-first-out).
• Reprudukovatelné výsledky vstřikování i při krátkých drahách pojezdu za použití šneku s regulovatelnou polohou
• Efektivní procesy zajištění kvality výroby: kontrola všech provozních parametrů stroje a periferních zařízení řídicí jednotkou SELOGICA
• Modulární standardní stroje ALLROUNDER lze dovybavit například funkcí automatizace, modulem pro přívod čistého vzduchu včetně ionizace a nově vytvořené systémové řešení tak může být použito ke zpracování mikrosoučásti.

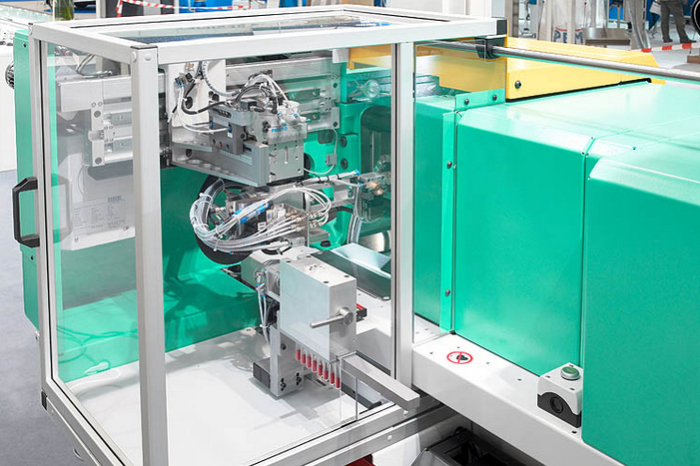

Obr.: Speciálně konstruované robotické systémy zajišťují bezpečné vyjímání součástí s mikrorozměry a jejich odkládání mimo dutiny formy

Příklady z praxe

Ozubené kolečko s mikrorozměry

Modul pro mikrovstřikování je optimální k výrobě ozubených koleček z materiálu POM o velikosti jen několik málo milimetrů a hmotnosti 0,001 g. Je tvořen plastifikačním šnekem a vstřikovacím šnekem a umožňuje zpracování i těch nejmenších hmotností vstřikovací dávky. Během doby cyklu, jež činí 6,9 s, je vyrobeno osm mikrosoučástí.

Ferule

Keramické ferule umožňují spojení skleněných optických vláken zajišťujících přenos dat. Rozhodující význam má přitom přesnost provedení průchozího otvoru o průměru pouhých 0,125 mm. Práškové vstřikování probíhá s přesností až +/- 10 µm. Této přesnosti je dosaženo použitím polohově regulovaného šneka od společnosti ARBURG.

Hodinové strojky

Mikropřesné součásti, které jsou používané například v hodinkách, nemusí být malé. Je však nezbytné, aby byly dodrženy tolerance v rozsahu několika mikronů. Přesnost vstřikování je zajištěna díky polohově regulovatelnému šneku a servoelektricky poháněným strojům od společnosti ARBURG.
