KURZ získal cenu Red Dot Award za vynikající design produktu

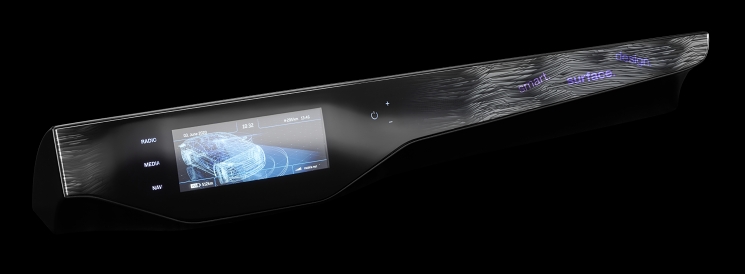

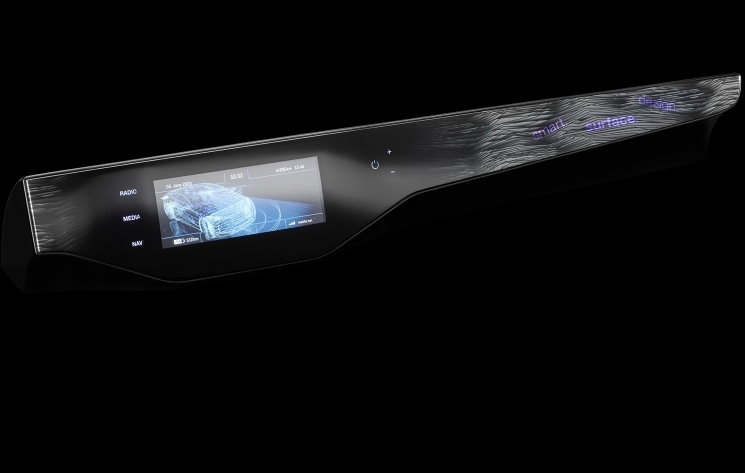

Oceněná přístrojová deska automobilu HMI vykazuje pevný, hladký povrch. Zatímco v automobilovém průmyslu se používají převážně malé konstrukční prvky, pro tento panel byl vyvinut nápadnější, větší, přírodně orientovaný design s názvem Fading Lines. Výrazný design jemně přechází do vysoce lesklé klavírní černé. Tyto plynulé přechody dodávají dekoru Fading Lines dynamický vzhled. Kromě neobvyklého vzhledu povrchu, má svou zvláštnost i geometrie dílu. Zobrazovací část dílu s displejem přechází do ovládací části v organické křivce.

Rozmanité dotykové funkce pod hladkým povrchem

Ústředním ovládacím prvkem přístrojové desky je dotykový displej s funkcí více dotyků a doplňkovými dotykovými tlačítky. Panel navíc obsahuje dotykové ovládací prvky pro zapnutí podsvícení. Ty jsou viditelné pouze v případě, že je panel podsvícený; když je osvětlení vypnuto, povrch se zdá být ucelený a neprůhledný.

Různé funkce jsou ovládány pomocí několika senzorů, které byly integrovány do přístrojové desky různými typy procesů: detailní povrchová úprava přístrojové desky (měřící téměř jeden metr na délku) byla vytvořena jako jediný obraz pomocí procesu IMD během vstřikování. Senzor pro vícedotykový panel byl integrován do zadní strany díky IML (In-Mold Label) během stejného cyklu vstřikování. Přístrojová deska byla navíc vybavena proximálním senzorem pod displejem, který byl aplikován laminováním. A nakonec senzor pro dotykové ovládání regulující světlo byl integrován technologií FFB (Functional Foil Bonding). Patentovaný proces FFB od KURZ umožňuje integrovat senzory do plastových dílů plně mechanicky a ekonomicky.

Design, funkce a integrace z jednoho zdroje

Jednotlivé prvky celého konceptu HMI byly vyvinuty v rámci skupiny KURZ. Návrh rozhraní člověk-stroj byl implementován společností KURZ Digital Solutions. Geometrie dílu, uživatelské rozhraní a částečně podsvícený IMD povrch byly navrženy a vyrobeny mateřskou společností. Technologii pro dotykové senzory vhodné pro FFB a IML dodala dceřiná společnost KURZ, PolyIC. Do projektu se také zapojili další dva členové skupiny: procesní technologie pro integraci FFB pochází od výrobce ražebních strojů Baier a IMD forma byla vyrobena firmou Schöfer.

„Náš oceněný koncept HMI kombinuje moderní design Fading Lines se sofistikovanou funkcionalitou. To, že jsme dokázali vyvinout všechny komponenty interně, je pro nás významným faktorem úspěchu a odráží se v soudržnosti povrchového designu,“ vysvětluje Alisa Schäfer, designérka KURZ.

Slavnostní předání cen Red Dot Award za vynikající design výrobků se koná v Essenu 22. června. Oceněný HMI panel od společnosti KURZ bude představen také v mezinárodní ročence International Yearbook Product Design 2020/2021, která vyjde v červenci 2020 a bude v prodeji po celém světě.
