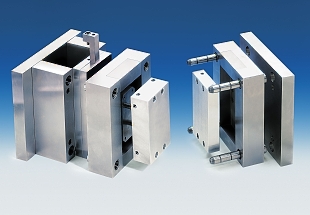

Univerzální rám formy pro malé série a prototypy

Tvarové vložky sú voliteľné z materiálu 1.2767 a 3.4365 v rozmeroch prispôsobených na uvedené rozmery rámov. Tvarové dosky pre uloženie vložiek sú vyrobené zo zušľachteného materiálu 1.2312 a 1.2085. Tvarové vložky sa upínajú pomocou skrutiek z deliacej roviny, čo umožňuje voľbu potrebnej hrúbky vložky prispôsobenej tvaru výlisku.

Všetky tvarové vložky sú v s prídavkami na rozmer. Na zachovanie princípu univerzalného rámu s vymeniteľnými vložkami, sa pamätalo pri vodiacich komponentoch a rozmeroch platní na možnosť kombinácie so Z- a K-normáliami rovnakých rozmerov. Ako do vložiek tak aj do tvarových dosiek sú navŕtané kanály pre temperáciu, sú ukončené závitom.  Kanály zabezpečia v obidvoch poloviciach formy dostatočné dimenzované chladenie.

Prechody, vložka – doska pre vstup a výstup chladiaceho média sú utesnené O-krúžkami Z98/… .
Tvarová vložka na strane vyhadzovania sa vymieňa spoločne s doskami vyhadzovačov, aby bola zabezpečená jednoduchosť výmeny. Minimálny čas na výmenu zaručuje malé prestoje formy vo výrobe.

Tvarová doska na strane vyhadzovania má vyfrézovaný otvor, cez ktorý sa vsunú dosky vyhadzovačov vedené tvarovou vložkou. Dosky vyhadzovačov sú s vložkou spojené štyrmi skrutkami, ktoré zároveň zabezpečujú vedenie dosiek vyhadzovania. Dosky vyhadzovačov sú upevnené na štandardný paket vyhadzovania. Spojenie tohoto kompletu pod označením K3501/… s formou K3500/… je zabezpečené aretačným tiahlom.

Všetky potrebné diely su vyrobené s najvyššou presnosťou a dostupné cez medzinárodnú servisnú sieť ako HASCO-normálie.

Už 11 rokov ponúkaný univerzálny rám formy K3500 redukuje čas na prestoje a náklady vo výrobe a svojou modularitou predstavuje prvú voľbu pre ekonomickú výrobu malých sérii a prototypov.
