BGS: Plastové komponenty pro energetickou infrastrukturu – radiačně zesíťované plasty v praxi
Zlepšování vlastností plastových komponent prostřednictvím radiačního síťování
Vysokoenergetické ionizující elektronové záření lze cíleně využít ke zlepšení vlastností plastových komponent, jako jsou kabely, potrubí, tvarovky a manžety. Síťová struktura vytvořená tímto způsobem vede k výrazně vyšší odolnosti vůči teplotě a napěťovému praskání, stejně jako ke zvýšené chemické odolnosti vůči agresivním médiím. Tyto vlastnosti významně přispívají k provozní bezpečnosti a dlouhé životnosti v náročných podmínkách. Mimořádný význam má zejména zlepšená odolnost proti tečení při zvýšených teplotách a vnitřních tlacích. Kromě toho lze radiační síťování využít také k nastavení vratných vlastností materiálu, tedy tzv. paměťového efektu – například u smršťovacích manžet používaných v sítích dálkového vytápění.
K ozařování se obvykle používá beta záření z elektronových urychlovačů s maximální energií 10 megaelektronvoltů (MeV). Během procesu síťování komponent prochází pod ionizačním beta zářením v zařízení s elektronovým urychlovačem. Výsledkem je homogenně zesíťovaný materiál. To znamená: výrazně zlepšenou teplotní odolnost, chemickou odolnost, lepší chování při tečení a zvýšenou odolnost proti otěru – při současném udržitelném prodloužení životnosti v nejnáročnějších podmínkách. Radiační síťování je přesně kontrolovatelný proces. Nastavením dávky záření lze přesně nastavit a reprodukovat požadované materiálové parametry. Díky tomu je tato technologie ideální pro vysoce výkonné a spolehlivé komponenty v kritické energetické infrastruktuře.
Přehled zlepšených vlastností radiačně zesíťovaných plastů
Aby bylo zajištěno splnění potřebných požadavků, jsou plastové komponenty v energetické infrastruktuře optimalizovány prostřednictvím radiačního síťování již celá desetiletí. Mimořádně důležité je zejména vynikající chování při tečení za studena (kríp) – především u potrubních systémů pracujících při vysokých teplotách a vnitřních tlacích. Obecně lze při radiačním síťování plastových komponent očekávat čtyři klíčová zlepšení vlastností:
- Zesíťování plastů výrazně snižuje rozpustnost a bobtnání způsobené působením rozpouštědel. Radiační síťování zároveň zlepšuje odolnost vůči agresivním médiím a hydrolýze. Projevuje se to mimo jiné lepší odolností vůči napěťovému praskání a výrazně nižší ztrátou pevnosti po působení rozpouštědel.
- Dalším přínosem je zlepšená teplotní odolnost a výrazně lepší mechanické vlastnosti při zvýšených teplotách. To je relevantní pro vysokonapěťové kabely, spojky pro sítě dálkového vytápění a komponenty pro elektrolýzu.
- Kromě toho lze při vnějším bodovém zatížení očekávat výrazně pomalejší růst trhlin pod napětím.
- Dodatečnou výhodou radiačně zesíťovaných potrubí a dalších flexibilních komponent je jejich zlepšená tvarovatelnost, která usnadňuje montáž – zejména při malých poloměrech ohybu – a po zabudování snižuje mechanické namáhání.
Síťování plastových komponentů pro energetickou infrastrukturu ionizačním beta zářením
Radiační síťování se provádí po extruzi nebo lisování pomocí urychlených vysokoenergetických elektronů. Zesíťování zajišťuje, že se neprojeví typické nevýhody nezesíťovaných termoplastů – zejména prudký pokles vlastností při vysokých teplotách a pod tlakem.
Také vícevrstvé kompozitní systémy, jaké se používají například v předizolovaných potrubích, lze radiačně zesíťovat v jednom procesním kroku. Záření dokáže pronikat i kovovými komponenty, což vede k výraznému zlepšení soudržnosti kompozitu – kritického faktoru pro životnost a spolehlivost v provozních podmínkách.
Na rozdíl od chemicky zesíťovaných plastů (PE-Xa a PE-Xb) u radiačně zesíťovaných komponent (PE-Xc) nehrozí riziko zbytků chemických síťovacích činidel. Ve srovnání s chemickými procesy síťování navíc fyzikální radiační síťování nabízí velmi vysokou procesní spolehlivost a výrazně vyšší výrobní rychlosti – což je výhoda při průmyslové výrobě vysoce výkonných energetických komponent.
Technické srovnání peroxidového, silanového a radiačního síťování najdete v článku na webových stránkách BGS.
Paměťový efekt smršťovacích výrobků
Zvláštní výhoda radiačního síťování se projevuje u smršťovacích výrobků: cíleným vytvořením míst zesíťování získávají semikrystalické materiály tvarovou paměť, tedy tzv. paměťový efekt. Tvarová paměť vzniká proto, že radiační síťování probíhá převážně v amorfních oblastech, kde se zesíťují zapletené dlouhořetězcové molekuly PE. Pokud se takto zesíťovaný výrobek za tepla natáhne, lze tento tvar dočasně „zmrazit“ ochlazením pod teplotu tání krystalitů. Když se výrobek u uživatele znovu zahřeje nad teplotu tání krystalitů, obnoví se původní tvar z okamžiku zesíťování. Tento efekt je mimořádně cenný u aplikací, jako jsou smršťovací manžety v sítích dálkového vytápění nebo systémy protikorozní ochrany kovových potrubí: manžeta se za studena nasune na spoj, následně se aktivuje teplem a trvale utěsní spoj rozměrově stabilním a nepropustným dosednutím.
Použití radiačně zesíťovaných plastů v energetické infrastruktuře

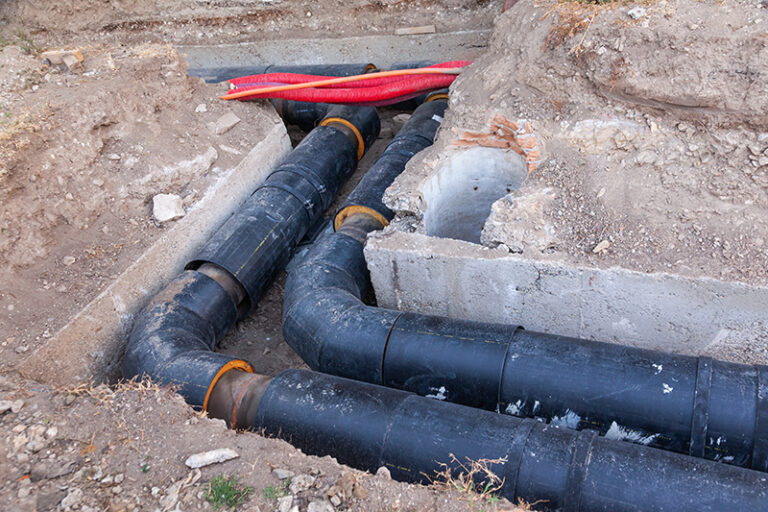

| Infrastruktura dálkového vytápění s radiačně zesíťovanými komponenty. Obrázek: iStock/Sergii Zhmurchak |
Radiačně zesíťované plasty se používají v různých oblastech energetické infrastruktury.
1. Kabelové a rozvodné systémy
Izolace a pláště vysokonapěťových a středněnapěťových kabelů jsou často radiačně zesíťované. Mezi výhody patří vyšší teplotní odolnost, nižší riziko požáru a delší životnost. Tyto vlastnosti jsou klíčové zejména v inteligentních sítích a při připojování obnovitelných zdrojů energie. Z radiačního síťování profitují také teplem smrštitelné bužírky a konektory pro povětrnostně odolné, těsné a mechanicky robustní spoje v energetických distribučních a komunikačních sítích, protože tato technologie umožňuje výrobu teplem smrštitelných materiálů.
2. Fotovoltaika a větrná energie
Radiačně zesíťované materiály v krytech modulů, konektorech a kabelech zvyšují odolnost vůči UV záření, povětrnostním vlivům a mechanickému namáhání. Tyto vlastnosti jsou nezbytné zejména pro dlouhou životnost a provozní bezpečnost v offshore větrných parcích nebo v alpských fotovoltaických systémech.
3. Dálkové vytápění
Smršťovací výrobky pro předizolované systémy dálkového vytápění jsou navrhovány na životnost delší než 50 let a obvykle se instalují pod zem. Používají se zde radiačně zesíťované smršťovací manžety a spojky, které díky výše popsanému paměťovému efektu zajišťují trvalé a těsné spojení mezi jednotlivými úseky potrubí. Smršťovací síla zůstává zachována i při podmínkách přehřátí, čímž je zajištěna spolehlivost po celá desetiletí. S rozšiřováním infrastruktury dálkového vytápění zaměřené na snižování emisí CO₂ dále roste také poptávka po těchto komponentech.
4. Bateriová úložiště
Pro stacionární energetická úložiště v sítích a decentralizovaných systémech jsou radiačně zesíťované plasty osvědčeným materiálovým řešením. Tato technologie se zde využívá zejména u vysokonapěťových kabelů, které musí splňovat přísné požadavky na zpomalování hoření a teplotní odolnost. Radiační síťování umožňuje výrobu plastů s nehořlavými, resp. samozhášivými vlastnostmi, které si zachovávají svou bezpečnost i při mechanickém a tepelném namáhání. Díky tomu je tato technologie klíčovým řešením pro spolehlivé a dlouhodobě funkční systémy skladování energie.
5. Vodík a elektrolýza
Ve vodíkové infrastruktuře včetně elektrolytických zařízení se používají výkonové polovodiče a samoregulační topné kabely. Oba typy komponent dokážou splňovat tyto extrémní požadavky až díky ozáření elektronovým svazkem. Výkonové polovodiče během procesu elektrolýzy spínají vysoký výkon a topné kabely zajišťují například to, aby betonové základy při kryogenním skladování vodíku trvale nekondenzovaly nebo nevlhly.
Radiačně zesíťované komponenty v dodavatelském řetězci
U plastových komponent se radiační síťování provádí jako finální krok po tvarování, během přepravy ke koncovému uživateli. Výhodou úpravy ionizujícím zářením je, že výrobky lze po jednoduchém procesu uvolnění okamžitě používat nebo dále zpracovávat.
Ozařování obvykle zajišťují specializovaní poskytovatelé služeb, protože provoz a vybudování takových zařízení jsou komplexní. Provozovatelé elektronových urychlovačů musí například splňovat vysoké požadavky na stavebně-technickou bezpečnost a udržovat rozsáhlé monitorovací systémy. Externí poskytovatelé služeb nabízejí jasnou výhodu, která se projevuje zejména v sériové výrobě. Díky vytížení kapacit a odborným zkušenostem jsou jejich procesy vysoce automatizované, čímž je zajištěna potřebná rychlost a vysoký standard kvality při realizaci.
Průchod výrobku ozařovací jednotkou v zařízení trvá pouze několik sekund. Po ozáření se provádí kontrola uvolnění na základě čárového kódu a systémových údajů. V závislosti na výrobku a konkrétní aplikaci lze provést také materiálové zkoušky – následně je výrobek připraven k okamžitému použití bez jakékoli čekací doby. V ideálním případě poskytovatel služby zaznamenává a dokumentuje každou zakázku od příjmu zboží přes proces ozařování až po dodání, aby byla zajištěna úplná zpětná sledovatelnost.
Udržitelná energetická infrastruktura díky radiačně zesíťovaným plastům
V zájmu ochrany životního prostředí lze v budoucnu očekávat zpřísňování regulačních požadavků na plasty. Udržitelnost a recyklovatelnost jsou proto obzvláště důležitým tématem. Radiačně zesíťované plastové komponenty jsou mimořádně odolné, a proto se mohou používat velmi dlouhou dobu, i déle než 30 let. Na konci jejich životnosti existují tři možnosti recyklace nebo využití: materiálové, surovinové, resp. chemické, nebo energetické, resp. tepelné využití. Při materiálové recyklaci se ze sekundárních surovin vyrábějí nové plastové komponenty. Pokud materiálová recyklace není proveditelná nebo praktická, lze radiačně zesíťované komponenty bez problémů předat k surovinovému nebo energetickému využití.
Ve společném vícestupňovém výzkumném projektu, který byl ukončen do konce roku 2023 a na němž se podílely společnost BGS Beta-Gamma-Service, Nylon Polymers, Aalen University a TU Berlin, byly vyvinuty nové přístupy k materiálové recyklaci radiačně zesíťovaných PA 6 a PA 66. Tepelné a mechanické analýzy ukázaly, že výsledné vlastnosti výrobků zůstávají při opětovném ozáření materiálů na stejné úrovni, nebo se dokonce výrazně zlepšují ve srovnání s neozářenými materiály. Zároveň to umožňuje potenciální úspory materiálových nákladů až do výše 15 procent. V neposlední řadě recyklace snižuje potřebu primárního materiálu, což má přímý vliv na uhlíkovou stopu.
Kromě recyklovatelnosti jsou radiačně zesíťované plastové komponenty přesvědčivé zejména při dlouhodobém používání: nabízejí vysokou bezpečnost, mimořádně dlouhou životnost a extrémní odolnost vůči tlaku, teplotě a chemickým vlivům. Díky spolehlivému výkonu v reálných montážních podmínkách a širokým možnostem použití představují praktické a nákladově efektivní řešení pro energetickou infrastrukturu.
Více informací o radiačním síťování, vhodných materiálech a aplikacích najdete na webových stránkách BGS.
-
BGS Beta-Gamma-Service GmbH & Co. KG.
