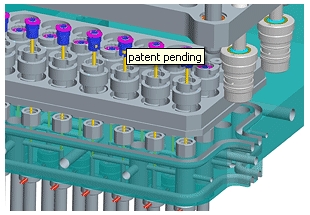

Mechanické vedení uzavíracích systémů na jedné vodicí desce se samostatným seřizováním (patentováno)

16.11.2010

Vstřikovací formy, formy pro vstřikování plastů Vstřikovací formy

Mechanické vedení uzavíracích systémů na jedné vodicí desce se samostatným seřizováním (patentováno)

Tradiční systém ovládání jehly u trysek s uzavíracím systémem (zažehlováním) využívá různé druhy vzduchových, hydraulických nebo elektrických regulačních prvků, přičemž ke každé trysce vždy náleží jeden ovládácí komponent. Hlavní výhodou popisované metody vedení je možnost uvést jehlu do polohy “uzavřeno” odděleně pro jednotlivé dutiny. Při vlastní integraci do formy však může být velmi obtížné anebo přímo nemožné osadit větší počet plovoucích ovládacích prvků spolu s příslušnými plnicími a chladicími kanály.

Nový způsob regulace pohybu prvků pomocí vodicí desky nabízí spojení veškerých výhod jednoduché hnací resp. vodicí desky s přednostmi běžné metody ovládání uzavíracích jehel. Díky vysoce kompaktnímu rozměrovému provedení uzavíracího systému a jeho mechanického vedení lze zkrátit vzdálenost mezi dutinami a formou při zachování všech kladných vlastností, které uživatelé oceňují u tradičních polohovacích systémů.
Speciální rozpojovací zařízení umožňuje oddělit jehlu od desky a současně provést i zablokování jehly v poloze “uzavřeno” pro situace, kdy je třeba pozastavit tok plastického materiálu v jedné nebo více dutinách.
Rozpojovací zařízení zahrnuje také patentovaný mikrometrický mechanismus pro seřízení hodnoty zdvihu při otevření a uzavření jehly. Vlastní práci s mechanismem. tj. seřizování zdvihu, lze provádět přímo na stroji a s přístupem od spodní desky formy.

Otevírání i uzavírání jehly vůči dutině a související seřízení zdvihu je možno korigovat zvnějšku, bez nutnosti demontáže součástí formy..

• Mechanické vedení uzavíracích systémů na jedné vodicí desce se samostatným seřizováním (patentováno)
• Zjednodušené okruhy vedení a chlazení
• Menší nároky na prostor pro uzavírací systém
• Bezproblémové použití i pro aplikace s více dutinami. Zkrácení vzdáleností/roztečí
• Přesné a samostatné seřizování zdvihu jehly přímo na stroji a s přístupem od spodní desky formy
• Možnost uzavření (výluky) jedné nebo více dutin na stroji
• Snížení nákladů na návrh a výrobu formy

Autor: archív Jan Svoboda s.r.o.
